一、產品概述：
      變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，*的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了100A直流電阻快速測試儀。它采用全新電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。
      本產品符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。

二、結構特征與工作原理:

基本原理：
本測試儀采用典型的四線制測量法。以期提高測量電阻（尤其是低阻）的準確度。程控恒流源、程控前置放大器、A/D轉換器構成了測量電路的主體。中央控制單元通過控制恒流源給外部待測負載施加一個恒定、高精度的電流，然后，將所獲得的數據（包括測試電壓、當前的測試電流等）進行處理，得到實際電阻值。
本儀器可存儲255試驗數據，并且可打印存儲的所有試驗數據。儀器復位、掉電時所存儲的數據均不丟失。
原理框圖：

三、主要技術特性

四、快速入門

熟悉面板

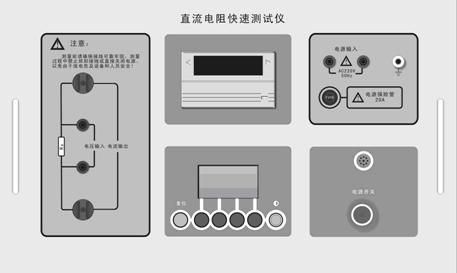

面板如下圖所示：

      輸出部分包括四個接線柱。其中外側的兩只接線柱為恒流源輸出，測試電流既通過它送到待測的電阻或變壓器。內側的兩只接線柱是測試電壓的輸入，本機即通過它來讀取待測電阻上的電壓值顯示和鍵盤控制部分。
本機的顯示器是一個128×64點陣液晶顯示器，電阻的測量值以及操作信息均通過它顯示。顯示器分為三個區：上層顯示當前測試電流；中間的顯示區顯示測量的電阻值；zui下顯示儀器按鍵功能提示。（因工作狀態不同，顯示的漢字不同，按鍵的功能也不同，有關它們的詳細信息請參閱后面相關部分）。
      左下側是整機復位按鍵，當儀器出現死機或嚴重干擾時，按下復位鍵重新回到儀器的初始狀態；儀器在此之前所存儲的數據將不會丟失。中間有四個按鍵（因工作狀態不同，顯示的漢字不同，按鍵的功能也不同，有關它們的詳細信息請參閱后面相關部分）。它的右下側有對比度調節孔，用以調節液晶顯示器的對比度。

五、使用、操作：

開始測量：
根據需要按下面的聯線圖接線：

      測量同一變壓器同一電壓等級的各相繞組時，應選擇相同的電流進行測量，避免造成系統誤差。變壓器容量越大，繞組的電阻越小，選擇的測試電流越大。注意所選測試電流的測量范圍要大于實際電阻值。按“測量”鍵后即開始測試。這時屏幕出現“正在充電。。。”，并且有一個充電進度條以顯示充電進程，注意：如果充電進度條長時間靜止不動，則是被測負載過大（超量程），請換小電流檔位。充電結束后屏幕提示“正在測量請稍候”，屏幕中間的顯示區顯示測量的電阻值。待讀數穩定后讀取數值，然后可以根據需要按“存儲”鍵存儲測量數據或按“打印”鍵打印數據。
如果出現所測電阻超出當前量程所能測量的范圍，則屏幕提示“超量程”此時應按“退出”鍵退出測量，然后重新選擇測試電流再試。
結束測量：
對于無載調壓變壓器測試完某一分接，需要按儀器“退出”鍵，等待放電指示完后，調節分接開關進行下一次測量。
對于有載調壓變壓器測量完某一分接，無需進行放電，直接調節有載調壓開關后，按儀器“復測”鍵，儀器將進行下一分接的測量，很大程度縮短測量時間。

測量結束后（需要存儲數或打印數據請參看“數據存儲打印”章節），可按“退出”鍵。本機即關閉輸出，并返回初始狀態。等待下一次測量。如果是感性負載則會進入放電狀態，此時屏幕上顯示放電信息。放電完畢后返回測量菜單，等待下一次測量。放電時間視被試品電感量的大小而定。

六、注意事項：

為了您和設備的安全，請操作人員仔細閱讀以下內容:
1． 試驗時機殼必須可靠接地。
2． 在測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試人員和設備的安全。本機的輸出端設有放電電路。關閉輸出時，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。
3．試驗時不允許不相干的物品堆放在設備面板上和周圍。
4．開機前請檢查電源電壓:交流220V±10%  50Hz。
5．更換保險管和配件時，請使用與本儀器相同的型號。
6．本儀器注意防潮、防油污。
7．試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

七、運輸、貯存：

運輸
設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。
設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許zui高堆碼層數為二層。
運輸設備途中，儀器面板應朝上。
貯存
設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。
設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。
