1000A智能大電流試驗裝置使用方法說明

1.大電流試驗裝置開機使用

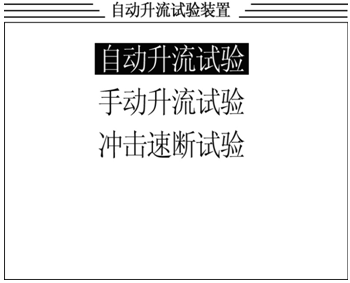

開機處于“歡迎界面”,如圖4：

根據鍵盤的示圖5，按上↑、下↓、左←，右→可以切換“自動升流試驗”、“手動升流試驗”或“沖擊速斷試驗”

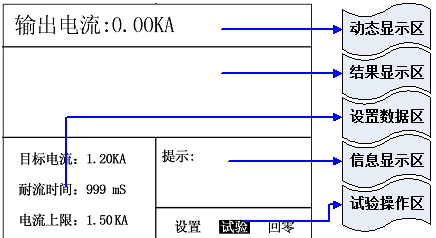

選中試驗方式后，按確定可以進入主界面，如圖6:

動態顯示區：一直處于采集信號，顯示輸出電流。
結果顯示區：用來顯示試驗結果數據，顯示計時時針、平均輸出電流或zui大輸出電流、耐流時間或沖擊時間等。
設置數據區：設置試驗中需要的參數數據
            目標電流為在自動升流方式下的升流目標值
            耐流時間為耐流的時間長度，不同試驗啟動計時方式不一樣。
            電流上限為輸出電流有效值的上限，輸出電流超過電流上限將自動切斷輸出并自動回零。
信息顯示區：顯示試驗過程中的試驗狀態和提示信息。
試驗操作區：選擇設置、試驗、回零命令。
2. 大電流試驗裝置設置參數
在主界面上，選中“設置”，然后按確定后進入設置界面,如圖7:

按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。
3. 大電流試驗裝置手動升流試驗
零位檢查—當選中“試驗”后，按確定就進入提示試驗狀態。如果調壓器不在零位，將提示“試驗前請先回零”，退出試驗并且切換到回零命令。
試驗過程—接地和回零確認后，可以進行試驗。選中“試驗”后按確定，接觸器合閘，這時輸出電流幾乎為0,如圖8:

按上↑，輸出電流將不斷上升，松開就停止升流，如果到上限就提示滿量程；
按下↓，輸出電流將不斷下降，松開就停止降流，如果到下限就提示已回零；
按計時←，計時開始工作，到耐流時間計時結束完成試驗；
按取消→，取消試驗過程；
在升流過程中，如果輸出電流有效值超過“電流上限”值將認為短路事故，接觸器立刻分閘并顯示試驗結果，包括輸出電流的zui大有效值、耐流時間等，調壓器開始回零，回零完成試驗結束。如果在耐流過程中，如果輸出電流有效值沒有超過電流上限，計時結束后，結果顯示區就顯示平均輸出電流、耐流時間等，調壓器開始回零，回零完成后接觸器分閘試驗結束。
4. 大電流試驗裝置自動升流試驗
自動升流試驗和手動升流試驗的試驗過程類似，首先也進行接地檢查和回零檢查，確認后進入如下界面,如圖9:

按上方法切換到“開始”確定后進行試驗，與手動升流試驗不同之處就是升流過程將自動升到“目標電流”值，然后啟動進行計時。
升流過程為逼近方式，首先快速升到接近目標電流值，然后再進行微調，保證輸出電流幾乎為目標電流值。
5. 大電流試驗裝置沖擊速斷試驗
沖擊速斷試驗和升流試驗的試驗過程有些不同，本試驗不進行回零檢查，可以直接輸出電流，zui長耐流時間為999mS。
*步，關閉電源開關，直接短接輸出線。
第二步，開啟電源開關，利用手動升流試驗升到所需的電流，然后關閉電源開關讓調壓器處于相應的位置。
第三步，在輸出端接上被試品。
第四步，開啟電源開關，進入“沖擊速斷試驗”界面，如圖10:

按上方法可以設置耐流時間和電流上限，然后切換到“試驗”確定后進行試驗，此時不會進行回零檢查直接輸出所需電流。
6. 大電流試驗裝置功能選擇
按鍵盤上的“功能”就進入功能界面,如圖11:

進入功能界面后，可以選擇“接地保護檢查參數”、“系統日歷時鐘調整”、“試驗操作注意事項”等界面。
接地保護檢查參數：設置是否要接地保護檢查。
系統日歷時鐘調整：設置時鐘的時間，為打印報表提供時間依據。
試驗操作注意事項：為用戶提供一些操作規范和安全注意事項。
7. 大電流試驗裝置打印
 按鍵盤“打印”按鍵可以打印試驗果，在此不贅述。
